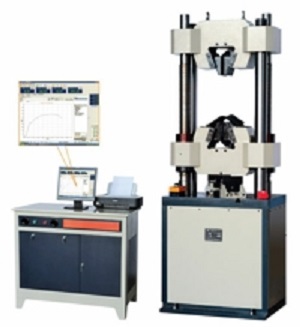

万能拉力试验机之弯曲试验
弯曲试验测定材料承受弯曲载荷时的力学特性的试验,是材料机械性能试验的基本方法之一。弯曲试验主要用于测定脆性和低塑性材料(如铸铁、高碳钢、工具钢等)的抗弯强度并能反映塑性指标的挠度。弯曲试验还可用来检查材料的表面质量。试样的截面有圆形和矩形,试验时的跨距一般为直径的10倍。对于脆性材料弯曲试验一般只产生少量的塑性变形即可破坏,而对于塑性材料则不能测出弯曲断裂强度,但可检验其延展性和均匀性展性和均匀性。塑性材料的弯曲试验称为冷弯试验。试验时将试样加载,使其弯曲到一定程度,观察试样表面有无裂缝。
弯曲试验即测定材料承受弯曲载荷时的力学特性的试验。弯曲试验广泛应用于测定钢、塑料、木材、纸张、陶瓷、金属、层压板、刨花板、清水墙、瓷砖和玻璃和其他材料的机械性能。样品放置在下支点上,上支点对样品加载,样品承受弯曲载荷,测试样品受压力与样品弯曲变形之间的关系,可获取弯曲强度、弯曲模量、破断点挠度等指标。分为3点弯曲、4点弯曲、多点弯曲、悬臂弯曲以及特殊弯曲等。弯曲载荷试验是材料测试中常发生的试验载荷类型之一,因此当对各种各样的材料进行测试时,它是一项重要的考量因素。今天小编就为大家详细介绍一下万能拉力试验机的弯曲试验:
弯曲试验概念
扰度:弯曲变形时,横截面形心沿与轴线垂直方向的线位移成为扰度。
弯曲应力:弯曲时产生的应力;
弯曲强度:在达到规定扰度值或之前,负荷达到最大值时的弯曲应力;
弯曲应变:试样跨度中心外表面上单元长度的微量编号。
弯曲试验试样
弯曲试验试样的横截面形状可以是圆形和方形、矩形、或者是多边形,我们需要根据所测材料,参考的具体标准或者技术协议的规定。室温下可用锯、铣、刨等加工方法截取,试样受试部位不允许有任何压痕、伤痕,棱边必须搓圆,其半径不应大于试样厚度的1/10。
应用范围
主要有三点弯曲和四点弯曲两种加载荷方式,
测定灰铸铁的抗弯强度
测定硬质合金的抗弯强度
测量陶瓷材料、工具钢的抗弯强度
检测和比较表面热处理层的质量和性能
检测材料在受弯曲载荷下作用下的性能
部分测试标准
ASTM D7624用于测定聚合物基复合材料的弯曲刚度与强度性能
GB/T232-2010《金属材料弯曲试验方法》
